产品特性
一体成型外壳设计
全球领先IP67防护等级
检测距离6mm
根据投光、受光标记轻松调整
- 一体成型外壳设计，加固加厚
- 01
- 全球领先IP67防护等级，有效防水防尘
- 02
- 检测距离6mm，降低碰撞风险
- 03
- 高度集成式专业单芯片，响应时间10μs
- 04

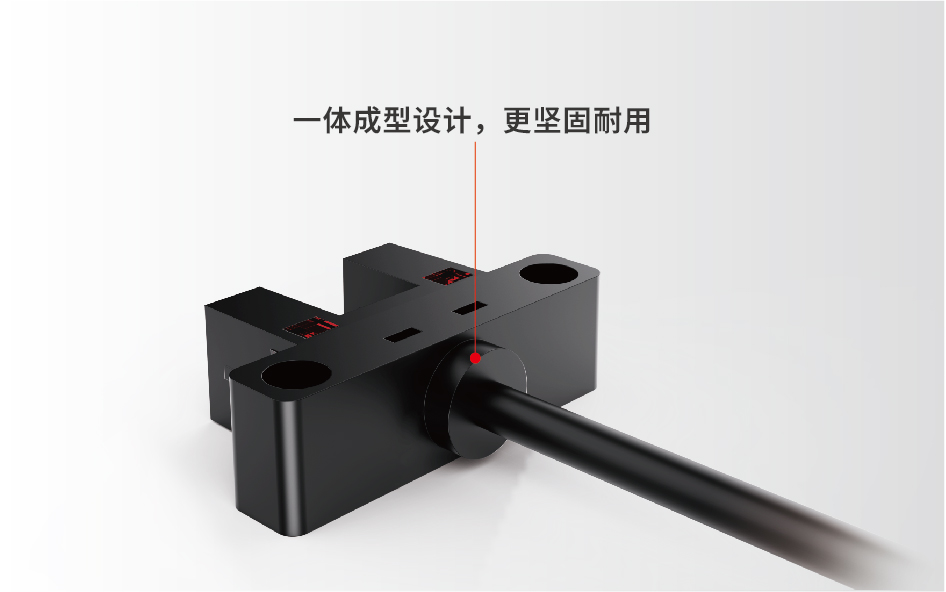

一体成型外壳设计
PK系列采用高硬度ABS材质，一体成型外壳加固加厚，提高产品的耐用性和稳定性。

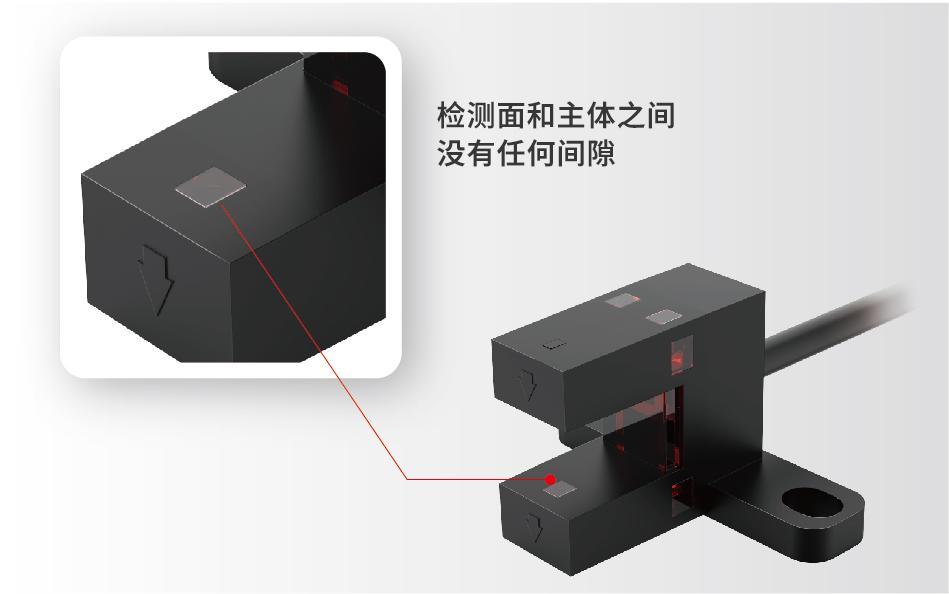

全球领先IP67防护等级
检测面和主体之间没有任何间隙，大大减少了因水、灰尘等造成故障的可能性。

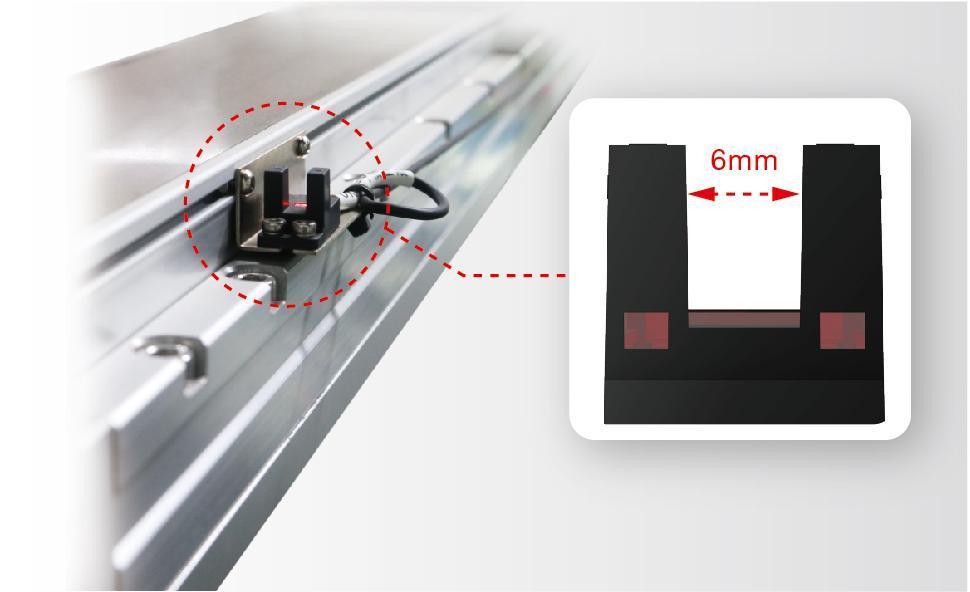

检测距离6mm
大大降低了检测物体和检测部位发生冲击的危险性。
根据投光、受光标记轻松调整
多角度对光轴的上下位置进行确认，轻松调整检测物体的位置。
| 型号 | PK-□25 | PK-□25P | |
|
输出类型 |
NPN输出 | PNP输出 | |
|
检测距离 |
6mm ( 固定 ) | ||
|
最小检测物体 |
0.8mm x 1.2mm不透明体 | ||
|
应差 |
0.05mm以下 | ||
|
重复精度 |
0.01mm以下 | ||
|
电源电压 |
12V DC ~24V DC ±10% | ||
|
消耗电流 |
15mA以下 | ||
|

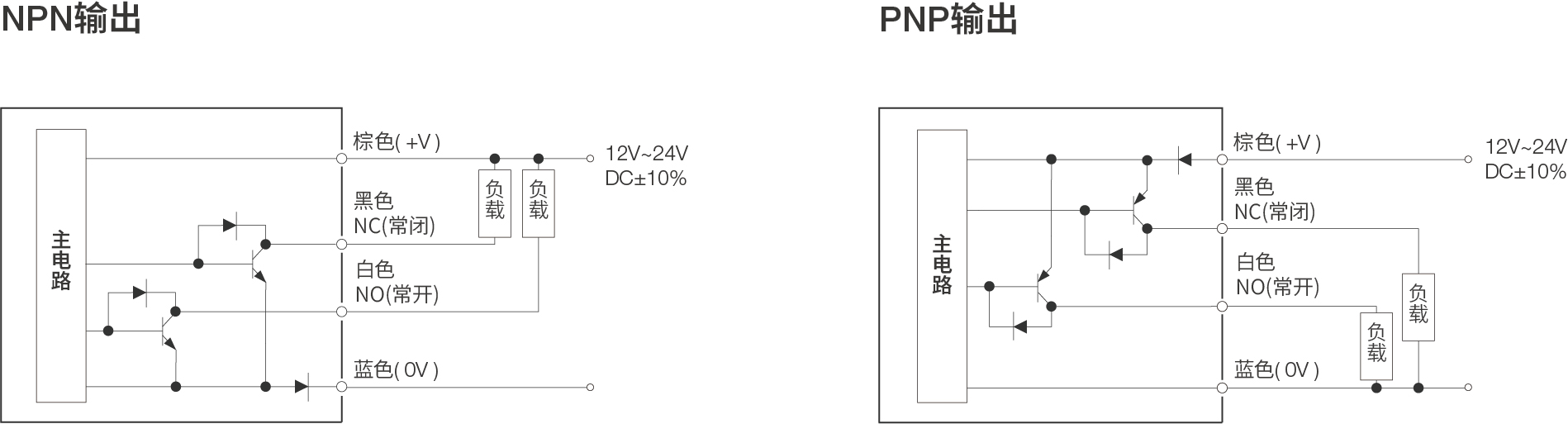

输出 |
控制输出 | NPN开路集电极晶体管 · 最大流入电流： 150mA · 外加电压： 30V DC以下( 输出和0V之间 ) · 剩余电压： 1V以下( 流入电流150mA ) |
PNP开路集电极晶体管
· 最大流出电流： 150mA· 外加电压： 30V DC以下( 输出和+V之间 ) · 剩余电压： 1V以下( 流出电流150mA ) |
| 输出动作 | 入光时 ON/非入光时ON ( 装备2种输出 ) | ||
| 短路保护 | 电源逆接保护、输出短路保护 | ||
|
反应时间 |
入光时：10μs以下，遮光时：50μs以下 ( 最大反应频率为3KHz ) | ||
|
工作状态指示灯 |
红色LED ( 入光时灯亮 ) | ||
|
耐环 |
防护等级 | IP67 ( IEC ) | |
| 使用环境温度 | -25℃ ~ +55℃ ( 注意不可结露、结冰 ) 、存储时：-30℃ ~ +80℃ | ||
| 使用环境湿度 | 35%RH ~ 85%RH、存储时：5%RH ~ 95%RH | ||
| 耐环境光 | 荧光灯：受光面照明度 2000lx 以下 | ||
| 耐电压 | AC1000V 1分钟 所有电源连接端子与外壳之间 | ||
| 耐电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC 250V的高阻表 | ||
| 耐振动 | 频率10Hz~500Hz，双振幅1.5mm ( MAX.10G )，X、Y、Z各方向2小时 | ||
| 耐冲击 | 加速度500m/s² ( 约50g ) X、Y、Z方向各3次 | ||
|
光源 |
红外线LED ( 855nm ) | ||
|
材质 |
外壳：ABS，透镜( 投、受光部 )：PC | ||
|
电缆 |
4芯( 棕、蓝、黑 、白)，长度1m | ||
