产品特性
具备BGS功能，稳定检测
IP67防护等级 ，坚固耐用
高感度双色LED指示灯
配备机械式旋钮
- 具备BGS功能，稳定检测
- 01
- IP67防护等级 ，坚固耐用
- 02
- 高感度双色LED指示灯
- 03
- 优越的抗干扰能力
- 04

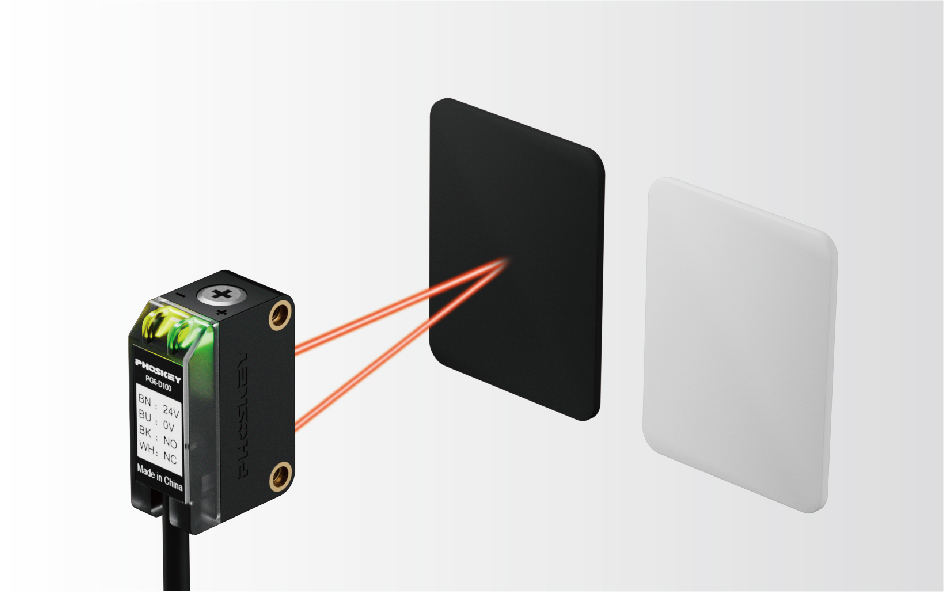

具备BGS功能，稳定检测
在规定的检测范围内，不易受工件的颜色、形态及表面结构的影响，可稳定检测黑色、白色、反射率低及反射率高的工件。

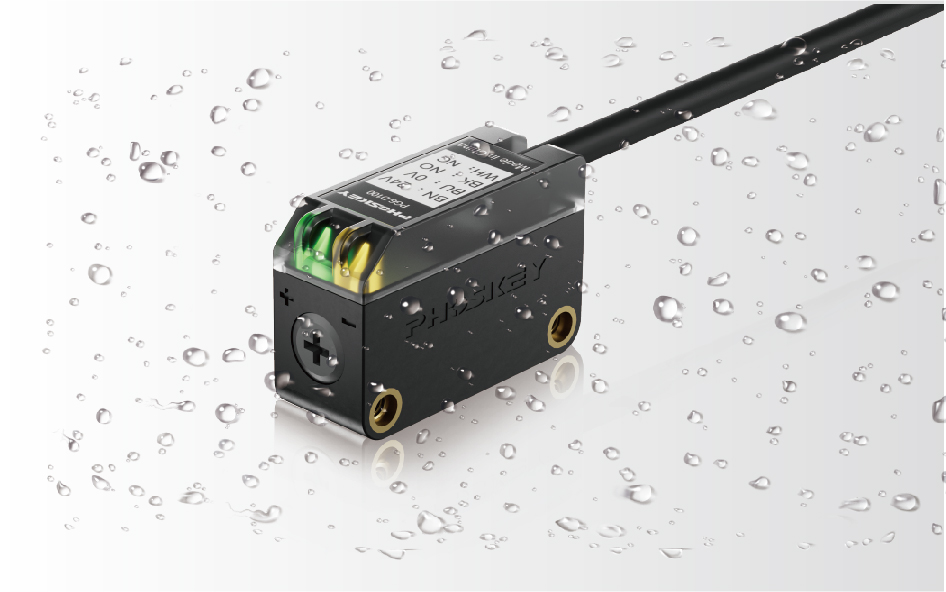

IP67防护等级 ，坚固耐用
PG6系列各个型号皆配有IP67防护等级，坚固耐用，即使在恶劣的工况条件下，也能保证设备的稳定性和使用寿命。

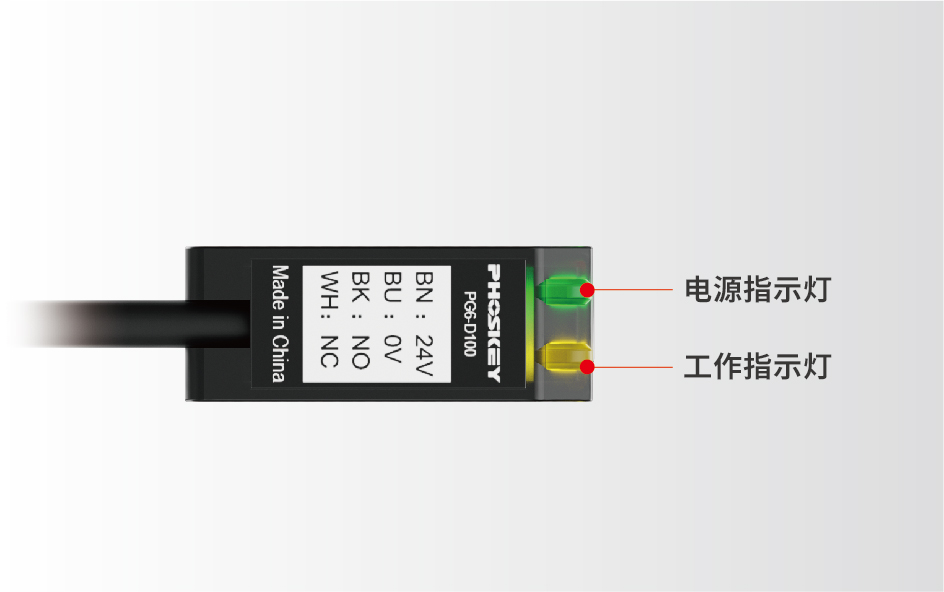

高感度双色LED指示灯
PG6系列所有型号中均装配有清晰易见的双色指示灯，用户可以从多个角度清晰识别检测状态。
配备机械式旋钮
通过旋钮调节灵敏度，在不同距离和材料的情况下，可提高检测的准确性。
优越的抗干扰能力
PG6系列采用独特芯片和外界抗干扰光算法，可以有效抑制环境光干扰和传感器互相干扰。
|
类型
|
BGS漫反射
|
BGS线性光漫反射 | 对射 | 镜面反射 | ||||
|
型号
|
NPN输出
|
PG6-D100
|
PG6-D300 |
PG6-D500
|
PG6-D900 | PG6-D125 | PG6-T15M | PG6-M6M |
|
PNP输出
|
PG6-D100P
|
PG6-D300P
|
PG6-D500P
|
PG6-D900P | PG6-D125P | PG6-T15MP | PG6-M6MP | |
|
检测距离
|
5~100mm
|
5~300mm
|
5~500mm
|
5~900mm | 5~125mm | 15m | 6m | |
|
距离设定范围
|
15~100mm
|
30~300mm
|
50~500mm
|
150~900mm | 10~125mm | — | 10mm~6m | |
|
应差
|
动作距离2%以下
|
动作距离5%以下 | 动作距离2%以下 | — | — | |||
|
重复精度
|
1mm以下
|
|||||||
|
电源电压
|
12V ~24V DC ±10% 脉动 P-P 10%以下 | |||||||
|
消耗电流
|
20mA以下
|
发射端：25mA以下 接收端：10mA以下 |
25mA以下 | |||||
|

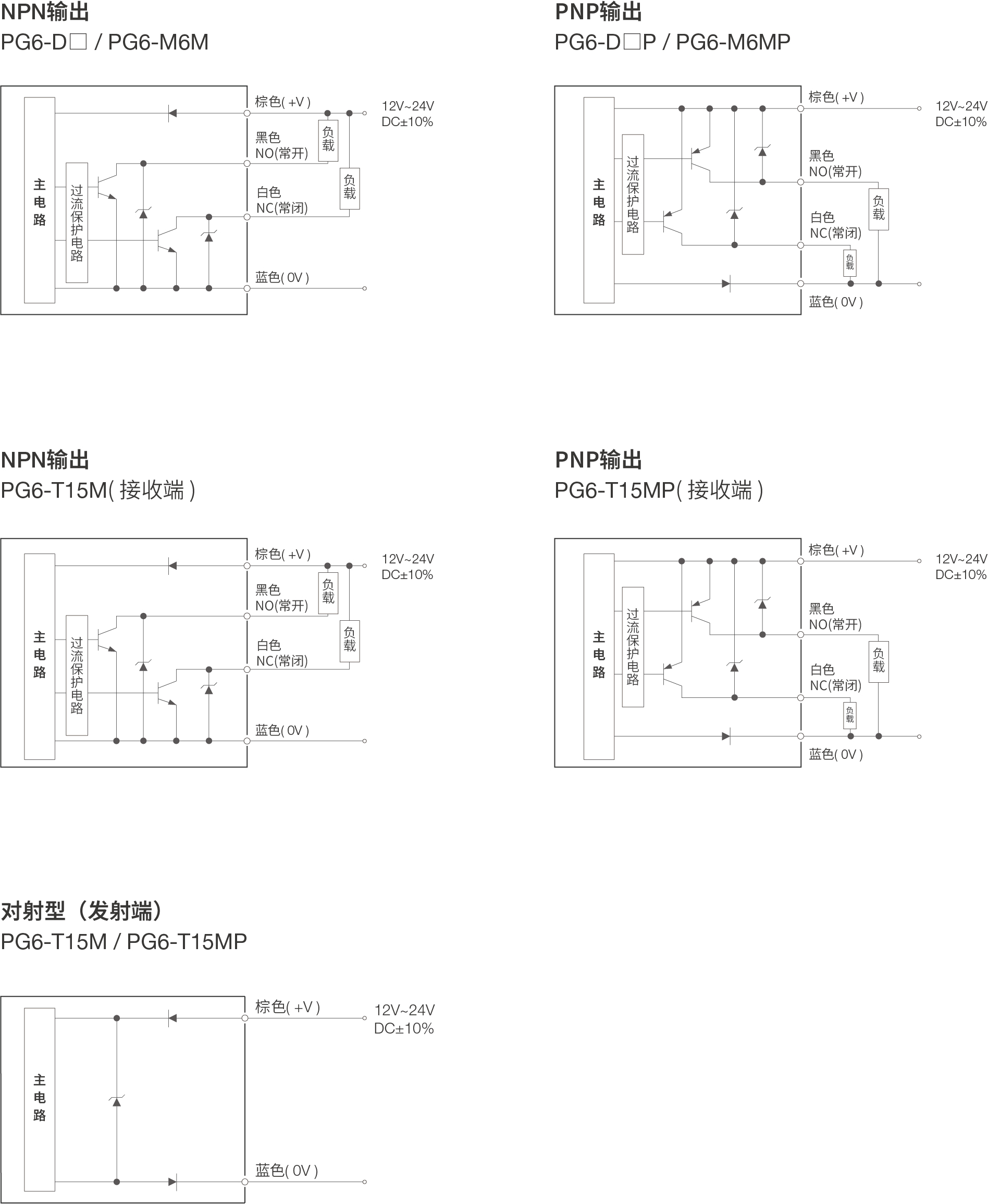

输出
|
控制输出
|
NPN开路集电极晶体管 PNP开路集电极晶体管 · 最大流入电流： 100mA · 最大流入电流： 100mA · 外加电压： 30V DC以下( 输出和0V之间 ) · 外加电压： 30V DC以下( 输出和+V之间 ) · 剩余电压： 2V以下( 流入电流100mA ) · 剩余电压： 2V以下( 流入电流100mA ) 1V以下（ 流入电流16mA ） 1V以下（ 流入电流16mA ） |
||||||
|
输出动作
|
NC（常闭） / NO（常开）
|
|||||||
|
保护电路
|
短路保护、电源反极性保护、过载保护
|
|||||||
|
反应时间
|
1ms以下
|
|||||||
|
工作状态指示灯
|
橙色LED ( 输出ON时亮起 )
|
|||||||
|
电源指示灯
|
绿色LED ( 通电时亮起 )
|
|||||||
|
灵敏度调节器
|
配备机械式调节器
|
— | 配备机械式调节器 | |||||
|
耐环
境性 |
防护等级
|
IP67 ( IEC )
|
||||||
|
使用环境温度
|
-25℃~ +55℃（注意不可结露、结冰）、存储时：-30℃~+70℃ | |||||||
|
使用环境湿度
|
35%RH~85%RH、存储时：35%RH~85%RH
|
|||||||
|
耐环境光
|
白炽灯：受光面照明度 3000lx 以下
|
|||||||
|
耐电压
|
AC1000V 1分钟 所有电源连接端子与外壳之间
|
|||||||
|
耐电阻
|
所有电源连接端子与外壳之间， 20MΩ以上，基于DC 250V的高阻表
|
|||||||
|
耐振动
|
频率10Hz~500Hz，双振幅1.5mm ( MAX.10G )，X、Y、Z各方向2小时
|
|||||||
|
耐冲击
|
加速度500m/s² ( 约50g )，X、Y、Z方向各3次
|
|||||||
|
材质
|
外壳：PC+ABS，透镜：PMMA
|
|||||||
|
电缆
|
4芯( 对射型发射端：2芯 )，长度2m | |||||||
