产品特性
高速响应频率，响应时间0.5ms以下
IP67防护等级，有效防水防尘
高感度双色LED指示灯
优越的抗干扰能力
- 3.6mm的厚度，超薄、超小型规格
- 01
- 优越的抗干扰能力，有效抑制环境光干扰和传感器干扰
- 02
- 高速响应频率，响应时间0.5ms以下
- 03
- IP67防护等级，有效防水防尘
- 04

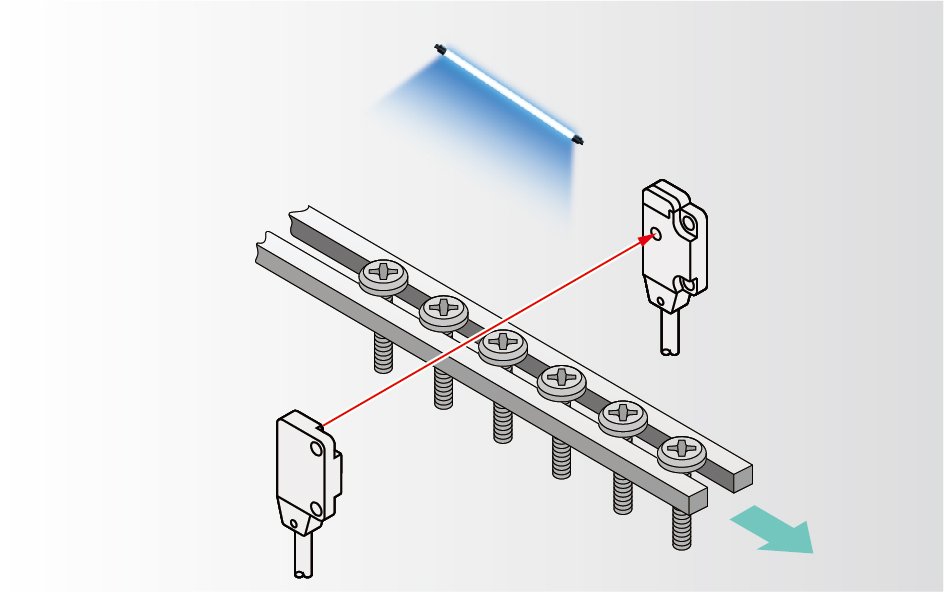

高速响应频率，响应时间0.5ms以下
响应时间0.5ms以下 ，适合检测小型零件和高速移动的物体。

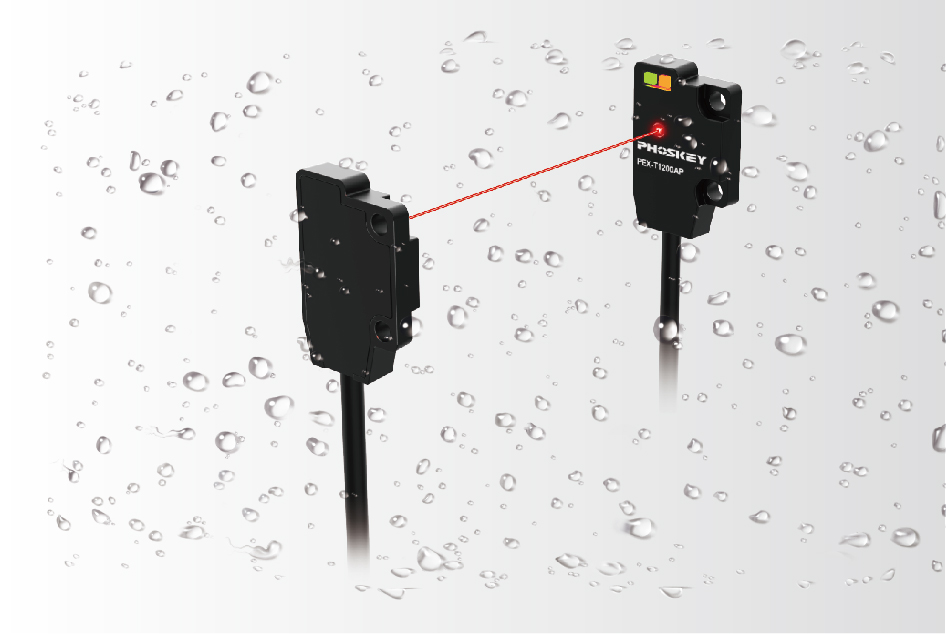

IP67防护等级，有效防水防尘
其防护等级达到IP67 ，即使在沾水的生产线上也可放心使用

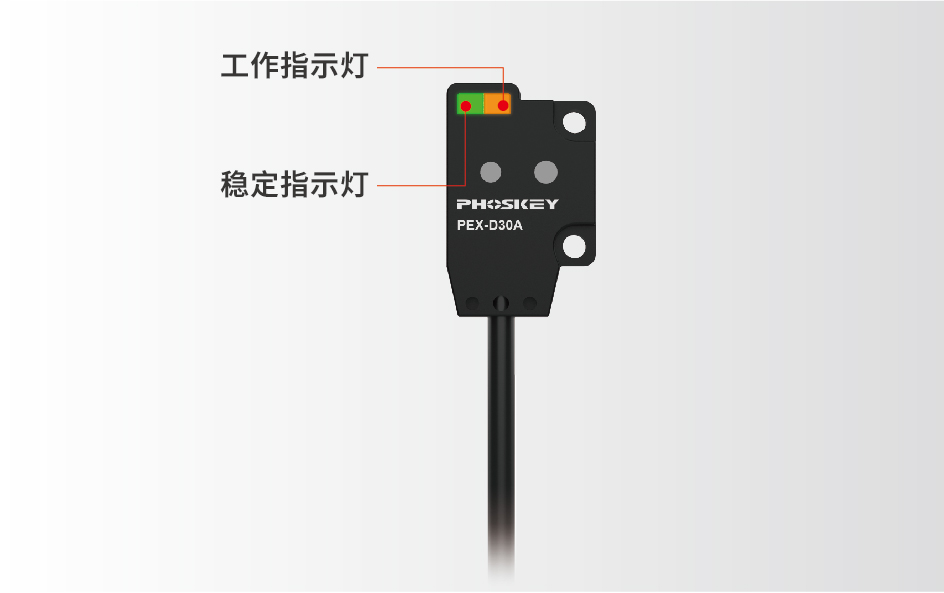

高感度双色LED指示灯
所有型号均有清晰易见的双色指示灯，更易于监视检测结果。

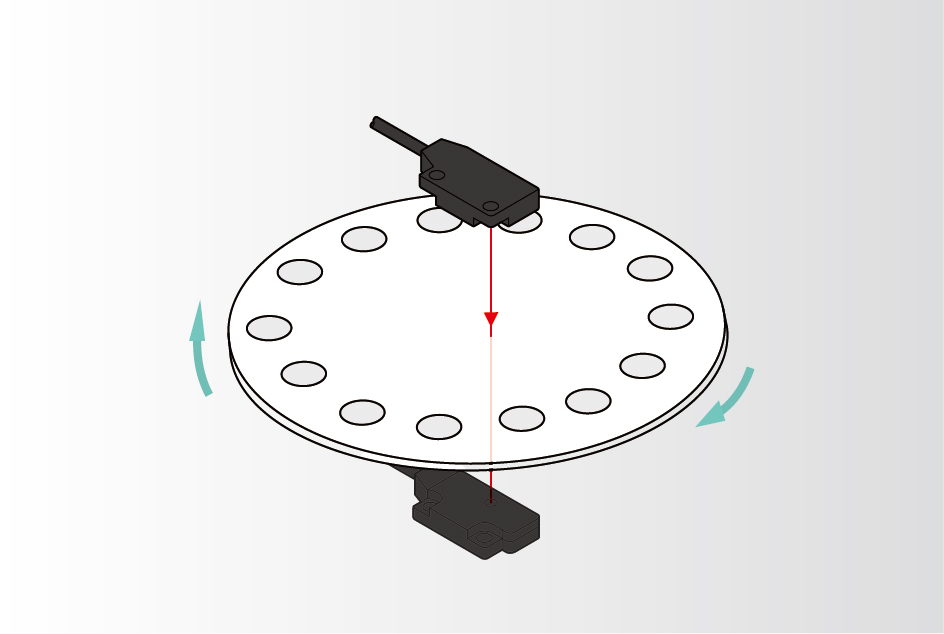

优越的抗干扰能力
配备防变频光电路，可以有效抑制环境光干扰和传感器互相干扰。
|
类型
|
漫反射
|
对射 | |||||
| 检测面 | 正面 | 正面 | 侧面 | ||||
| PEX-D30A | PEX-D30B | PEX-T1200A | PEX-T1200BP | PEX-T1200EA | PEX-T1200EB | ||
|
型号
|
PEX-D30AP | PEX-D30BP | PEX-T1200AP | PEX-T1200BP | PEX-T1200EAP | PEX-T1200EBP | |
|
检测距离
|
1~30mm | 1.2m | |||||
| 应差 | 动作距离15%以下 | ⸺ | |||||
| 重复精度 | 0.1mm以下 | 0.5mm以下 | |||||
| 消耗电流 | 13mA以下 | 发射端：10mA以下；接收端：10mA以下 | |||||
| 电源电压 | 12V ~24V DC ±10% 脉动 P-P 10%以下 | ||||||
| 输出 | 控制输出 | 最大流入电流： 50mA；外加电压： 30V DC以下( 输出和0V之间 ) 剩余电压： 2V以下( 流入电流50mA )，1V以下（ 流入电流16mA ） 最大流入电流： 50mA；外加电压： 30V DC以下( 输出和+V之间 ) 剩余电压： 2V以下( 流入电流50mA )，1V以下（ 流入电流16mA ） |
|||||
| 输出动作 | NO（常开） | NC（常闭） | NO（常开） | NC（常闭） | NO（常开） | NC（常闭） | |
| 保护电路 | 短路保护、电源反极性保护 | ||||||
| 反应时间 | 0.5ms以下 | ||||||
| 工作状态指示灯 | 橙色LED ( 输出ON时亮起 ) | ||||||
| 电源指示灯 | 绿色LED ( 通电时亮起 ) | ||||||
|
耐环
境性 |
防护等级
|
IP67（ IEC ） | |||||
|
使用环境温度
|
-25℃~ +55℃（注意不可结露、结冰）、存储时： -30℃~+70℃ | ||||||
|
使用环境湿度
|
35%RH~85%RH、存储时： 35%RH~85%RH | ||||||
|
耐环境光
|
白炽灯： 受光面照明度 3000lx 以下 | ||||||
|
耐电压
|
AC1000V 1分钟 所有电源连接端子与外壳之间 | ||||||
| 耐电阻 | 所有电源连接端子与外壳之间， 20MΩ以上，基于DC 250V的高阻表 | ||||||
|
耐振动
|
频率10Hz~500Hz， 双振幅3mm ( MAX.20G )， X、Y、Z各方向2小时 | ||||||
|
耐冲击
|
加速度500m/s² ( 约50g )，X、Y、Z方向各3次 | ||||||
| 光源 | 红光 ( 650nm ) | ||||||
|
材质
|
外壳：PC+ABS，透镜：PMMA | ||||||
| 电缆 | 3芯( 对射型发射端：2芯 )，长度2m | ||||||
